產品簡介：
RDC-05T03型三路輸出DC-DC電源模塊具有小體積、高效率、低紋波等特點。該模塊輸入電壓范圍寬，為4.5V~6.0V，輸出電壓范圍(0.9V~3.6V，出廠固化)，最大輸出電流分別為3A/2A/2A，紋波電壓約10mV。該模塊同時具有輸出過流保護、過溫保護及欠壓保護等功能。該模塊采用雙面表面貼裝工藝和同步整流技術。

該模塊廣泛應用于低壓大電流瞬態特性要求較高的FPGA芯片，諸如ZYNQ系列（XC7Z010,XC7Z015，XC7Z020）、spartan-6系列（XC6SLX4，XC6SLX9，XC6SLX16，XC6SLX25，XC6SLX45）等。封裝形式包括通孔和表面貼裝可供用戶自由選擇。

基本特性：
● 小體積、高效率； ● 寬輸出電壓范圍(0.9V~3.6V、出廠固化)；
● 三路輸出，最大輸出電流3A/2A/2A ； ● 過流、過溫保護。
最大額定值：
● 最小輸入電壓(VIN_MIN) ：2.7V ； ● 最大輸出電流（Io）：3A ；
● 最大輸入電壓(VIN_MAX) ：6.5V ； ● 工作溫度范圍(Ta)： -55～+85℃；
● 貯存溫度(Tstg) ：-55℃～150℃ ； ● 引線耐焊接溫度(10s) ：255℃ 。

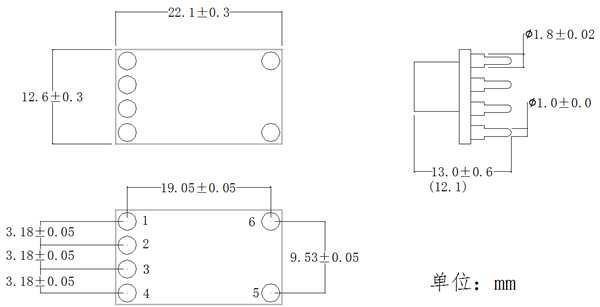

外形尺寸：

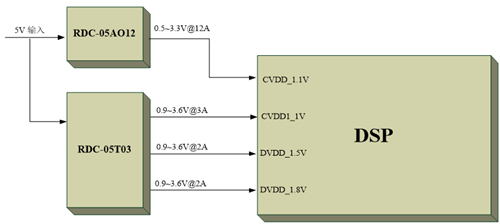

典型應用：

注：輸入電容Cin至少2×33uF；輸出電容Cout1 、Cout2、Cout3典型值100μF。

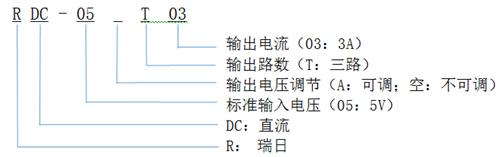

型號定義：
